Place of Origin:
Qingdao
Μάρκα:
Greef
Πιστοποίηση:
CE
Model Number:
GDG
Η γεννήτρια πυρήνα χωρίς σίδηρο με αξιακή ροή είναι ένας τύπος γεννήτριας που χρησιμοποιεί σχεδιασμό αξιακής ροής και δομή πυρήνα χωρίς σίδηρο.Διαφέρει από τις συμβατικές γεννήτριες στο ότι αποφεύγει απώλειες πυρήνα σιδήρου και απώλειες υστερέσηςΑντ' αυτού, παράγει ηλεκτρισμό χρησιμοποιώντας μαγνητική ροή.

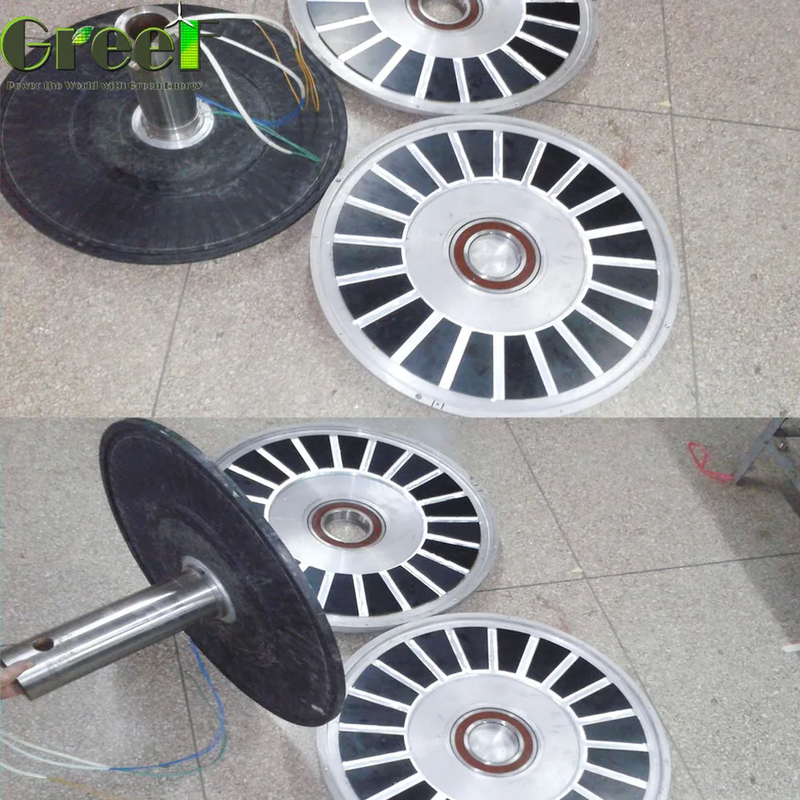

Η δομή μιας γεννήτριας πυρήνα χωρίς σίδηρο με αξιακή ροή συνήθως αποτελείται από μόνιμους μαγνήτες, σπείρες και περίβλημα.Ενώ οι σπείρες συλλαμβάνουν την ενέργεια στο μαγνητικό πεδίο και την μετατρέπουν σε ηλεκτρική ενέργεια.Το περίβλημα χρησιμοποιείται για την προστασία της εσωτερικής δομής της γεννήτριας και την παροχή σταθερής υποστήριξης.
Η αρχή λειτουργίας μιας γεννήτριας αξιακής ροής χωρίς πυρήνα βασίζεται στην αρχή της ηλεκτρομαγνητικής επαγωγής.Όταν το μαγνητικό πεδίο που παράγεται από έναν μόνιμο μαγνήτη κινείται σε σχέση με έναν αγωγό σε μια τροχιάΗ ηλεκτροκινητική αυτή δύναμη μπορεί στη συνέχεια να μετατραπεί σε ηλεκτρική ενέργεια, παρέχοντας ενέργεια σε εξωτερικές συσκευές.
Η παραγωγή αιολικής ενέργειας έχει μεγάλο δυναμικό με τη χρήση γεννήτριων χωρίς πυρήνα αξιακής ροής.καθώς μπορούν να αυξήσουν σημαντικά την πυκνότητα παραγωγής και να βελτιώσουν την αποδοτικότητα της παραγωγής αιολικής ενέργειαςΛόγω της απουσίας πυρήνα σιδήρου, οι γεννήτριες αυτές παρουσιάζουν μειωμένες απώλειες σιδήρου και απώλειες υστερέσης, καθιστώντας τελικά πιο αποδοτικές.
Οι γεννήτριες χωρίς πυρήνα με άξονα ροής έχουν ευρύ φάσμα εφαρμογών στις ανανεώσιμες πηγές ενέργειας, συμπεριλαμβανομένων των συστημάτων παραγωγής ηλιακής και αιολικής ενέργειας.Οι γεννήτριες αυτές είναι εξαιρετικά αποδοτικές στην μετατροπή ενέργειας και αξιόπιστες στη λειτουργία τους., καθιστώντας τα ιδανικά για συστήματα παραγωγής ανανεώσιμης ενέργειας.
Η γεννήτρια χωρίς πυρήνα αξιακής ροής είναι επίσης κατάλληλη για χρήση σε άλλες βιομηχανικές εφαρμογές που απαιτούν αποτελεσματική, ελαφριά και αξιόπιστη παροχή ενέργειας.μπορεί να χρησιμοποιηθεί ως εφεδρική ή βοηθητική πηγή ενέργειας για να παρέχει σταθερή υποστήριξη ισχύος σε βιομηχανικό εξοπλισμό.
Η ευελιξία της γεννήτριας πυρήνα χωρίς σίδηρο με αξιακή ροή σημαίνει ότι μπορεί να προσαρμοστεί με βάση τις ειδικές ανάγκες των πελατών.όπως η ισχύς γεννήτριας, ταχύτητα και τάση εξόδου για την κάλυψη των απαιτήσεων διαφόρων σενάριων εφαρμογής.
Η γεννήτρια GDG Coreless Permanent Magnet έρχεται με πολλαπλούς πόλους που κυμαίνονται από 16-20 και εύρος τάσης 12-450V. Ο βαθμός προστασίας είναι IP 54 και έχει εύρος ταχύτητας 100-500RPM.Μπορείτε να επιλέξετε ανάμεσα σε μια εξωτερική-τροτήρα ή εσωτερική-τροτήρα δομή για να ταιριάζει με τις απαιτήσεις σας.
Οι γεννήτριες σειράς GREEF DDG έχουν τα ακόλουθα χαρακτηριστικά:
Χαμηλή ονομαστική ταχύτητα περιστροφής, Χαμηλή ταχύτητα ανέμου εκκίνησης, Χαμηλό βάρος και μικρό μέγεθος, χαμηλή Υψηλή απόδοση
(1) Τεχνολογία πατέντας ροπής: χρησιμοποιείται η πιο πρόσφατη τεχνολογία "Precise Coil". Δεν υπάρχει υστερέση και η επίδραση των διαχωρισμών των κιβωτίων καθιστά τη ροπή εκκίνησης πολύ χαμηλή < 1N.M.
(2) Αρχική δομή: η χρήση κινητήρα χωρίς πυρήνα δίσκου για την αντικατάσταση του παραδοσιακού κινητήρα τον καθιστά λιγότερο όγκο και βάρος.
(3) Μεγαλύτερη αξιοποίηση: χρήση ειδικής τεχνολογίας κινητήρων χωρίς πυρήνα για την εξάλειψη των περιορισμών χρήσης της ενέργειας άνεμου χαμηλότερης ταχύτητας.
(4) Ανώτερη αξιοπιστία: η ειδική δομή του καθιστά μεγαλύτερη την αναλογία ισχύος προς όγκο, ισχύος προς βάρος και έχει μεγάλη διάρκεια ζωής 8 φορές μεγαλύτερη από την παραδοσιακή μηχανή.
(5) Χωρίς γρανάζια, άμεση κίνηση, γεννήτρια χαμηλών στροφών.
(6) Σύνθετα υψηλού επιπέδου και ποιότητας για χρήση σε σκληρά και ακραία περιβάλλοντα για ανεμογεννήτριες
(7) Υψηλή απόδοση και χαμηλή απώλεια ενέργειας από μηχανική αντίσταση
(8) Εξαιρετική απώλεια θερμότητας λόγω του εξωτερικού πλαισίου από κράμα αλουμινίου και της ειδικής εσωτερικής δομής.
| Σχήμα | GDG-0.5KW-200 | GDG-1KW-180 | GDG-1KW-200 | GDG-2KW-120 | GDG-2KW-180 |
| Κατηγορία ισχύος | 0.5KW | 1KW | 1KW | 2KW | 2KW |
| Καθορισμένη ταχύτητα περιστροφής | 200 στροφές ανά λεπτό | 180RPM | 200 στροφές ανά λεπτό | 120 στροφές ανά λεπτό | 180RPM |
| Διορισμένη τάση | 56VAC | 56VAC | 56VAC | 115VAC | 115VAC |
| Κατηγοριοποιημένο ρεύμα | 9Α | 12Α | 17.9Α | 10Α | 17.4Α |
| Αποτελεσματικότητα | > 85% | ||||
| Μέθοδος Wending | Y | ||||
| Απομονωτική Αντίσταση | 100Mohm Min ((500V DC) | ||||
| Επίπεδο διαρροής | < 5 μm | ||||
| Αρχική ροπή | < 0,1N/M | < 0,3 Ν/Μ | < 0,3 Ν/Μ | < 0,5 N/M | < 0,3 Ν/Μ |
| Τύπος φάσης | Φάση 3 | ||||
| Δομή | Εξωστροφή | ||||
| Στάτορας | Στρογγυλοκύλινδρο χωρίς πυρήνα | ||||
| Ροτόρ | Μόνιμος μαγνήτης σπάνιων γαιών | ||||
| Διάμετρος κελύφους γεννήτριας | 320 | 380 | 380 | 550 | 450 |
| Μέγεθος της κελύφης του γεννήτρου | 232 | 241 | 241 | 330 | 258 |
| Βάρος | 20 | 32 | 32 | 75 | 51 |
| Δραματομετρητής άξονα | 45 | 50 | 50 | 78 | 59 |
| Υλικό κελύφους γεννήτριας | Άλλες χημικές ενώσεις | ||||
| Υλικό άξονα | Χάλυβα άνθρακα | ||||
| Κουρέματα | Γηπευτικό στρογγυλοφόρο | ||||
| Σχήμα | GDG-3KW-100 | GDG-3KW-180 | GDG-5KW-100 | GDG-5KW-150 | GDG-10KW-100 |
| Κατηγορία ισχύος | 3KW | 3KW | 5KW | 6KW | 10KW |
| Καθορισμένη ταχύτητα περιστροφής | 100 στροφές ανά λεπτό | 180RPM | 100 στροφές ανά λεπτό | 150 στροφές ανά λεπτό | 100 στροφές ανά λεπτό |
| Διορισμένη τάση | 380VAC | 380VAC | 380VAC | 380VAC | 400VAC |
| Κατηγοριοποιημένο ρεύμα | 4.6 | 4.7 | 7.6 | 15.2 | 14.5 |
| Αποτελεσματικότητα | > 85% | > 85% | > 88% | > 88% | > 88% |
| Μέθοδος Wending | Y | Y | Y | Y | Y |
| Απομονωτική Αντίσταση | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((500V DC) | 100Mohm Min ((501V DC) |
| Επίπεδο διαρροής | < 5 μm | < 5 μm | < 5 μm | < 5 μm | < 5 μm |
| Αρχική ροπή | < 1 Ν/Μ | < 0,5 N/M | < 0,5 N/M | < 1 Ν/Μ | < 1N/M |
| Τύπος φάσης | Φάση 3 | Φάση 3 | Φάση 3 | Φάση 3 | Φάση 3 |
| Δομή | Εξωστροφή | Εξωστροφή | Εξωστροφή | Εξωστροφή | Εξωστροφή |
| Στάτορας | Στρογγυλοκύλινδρο χωρίς πυρήνα | Στρογγυλοκύλινδρο χωρίς πυρήνα | Στρογγυλοκύλινδρο χωρίς πυρήνα | Στρογγυλοκύλινδρο χωρίς πυρήνα | Στρογγυλοκύλινδρο χωρίς πυρήνα |
| Ροτόρ | Μόνιμος μαγνήτης σπάνιων γαιών | Μόνιμος μαγνήτης σπάνιων γαιών | Μόνιμος μαγνήτης σπάνιων γαιών | Μόνιμος μαγνήτης σπάνιων γαιών | Μόνιμος μαγνήτης σπάνιων γαιών |
| Διάμετρος κελύφους γεννήτριας | 620 | 550 | 700 | 620 | 770 |
| Μέγεθος της κελύφης του γεννήτρου | 410 | 330 | 400 | 410 | 590 |
| Βάρος | 110 | 65 | 125 | 110 | 245 |
| Δραματομετρητής άξονα | 80 | 78 | 98 | 80 | 85 |
| Υλικό κελύφους γεννήτριας | Άλλες χημικές ενώσεις | Άλλες χημικές ενώσεις | Άλλες χημικές ενώσεις | Άλλες χημικές ενώσεις | Άλλες χημικές ενώσεις |
| Υλικό άξονα | Χάλυβα άνθρακα | Χάλυβα άνθρακα | Χάλυβα άνθρακα | Χάλυβα άνθρακα | Χάλυβα άνθρακα |
| Κουρέματα | Γηπευτικό στρογγυλοφόρο | Γηπευτικό στρογγυλοφόρο | Γηπευτικό στρογγυλοφόρο | Γηπευτικό στρογγυλοφόρο | Γηπευτικό στρογγυλοφόρο |
1.Η γεννήτρια χρησιμοποιεί εσωτερική προστασία από αφρό εξωτερική θήκη από πλαϊούχο.Ο άξονας της γεννήτριας χρησιμοποιεί προστασία σωλήνων.
2Μέγεθος και βάρος πακέτου παρακαλούμε ανατρέξτε στις πωλήσεις μας.
3- Ναυτιλία θαλάσσια με την FCL LCL ή αεροπορικώς.
Αν έχετε οποιοδήποτε αίτημα σε συσκευασία και αποστολή παρακαλώ πείτε τις πωλήσεις μας θα κάνουμε σύμφωνα με το αίτημά σας.
