Περιγραφή του προϊόντος:

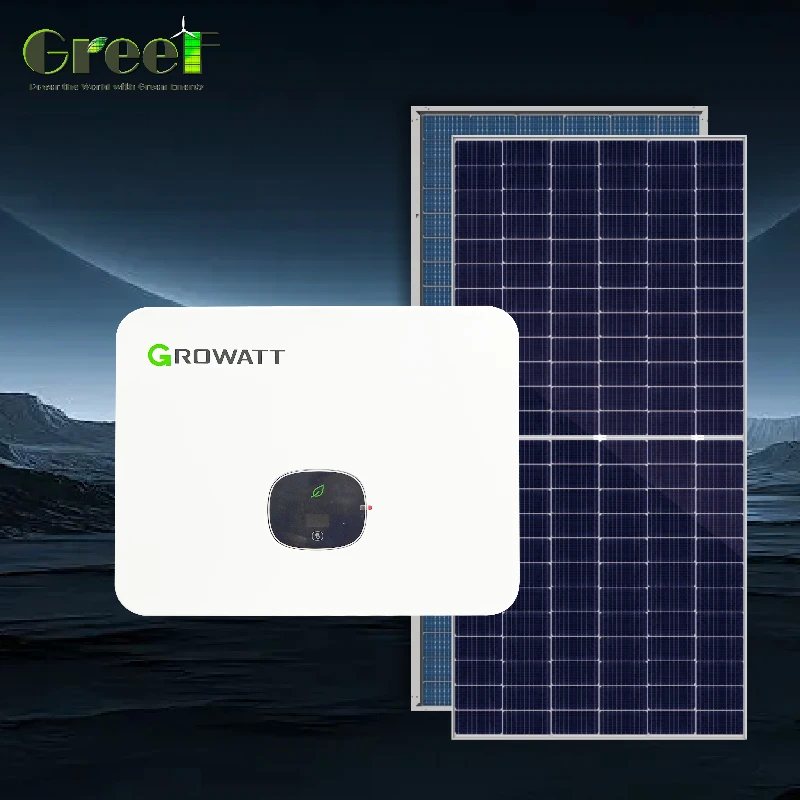

Ο μετατροπέας Growatt PV που συνδέεται στο δίκτυο είναι κρίσιμο συστατικό τόσο των συστημάτων ηλιακής ενέργειας όσο και των συστημάτων κατανεμημένης παραγωγής ενέργειας.Διαδραματίζει ζωτικό ρόλο στη μετατροπή ισχύος συνεχούς ροής από φωτοβολταϊκές μονάδες σε ισχύ εναλλασσόμενης ροής.
Ο μετατροπέας είναι συνδεδεμένος με τη φωτοβολταϊκή μονάδα από την πλευρά του DC, ενώ η πλευρά του AC είναι συνδεδεμένη με το δίκτυο ηλεκτρικής ενέργειας.Χρησιμοποιεί εξωτερικό βρόχο τάσης για να επιτύχει MPPT, διασφαλίζοντας ότι η φωτοβολταϊκή μονάδα παράγει ηλεκτρική ενέργεια με τη μέγιστη δυνατή ισχύ.Το τρέχον έλεγχο εσωτερικού βρόχου παράγει παλμούς PWM που επιτρέπουν στις συσκευές εναλλαγής της γέφυρας μετατροπέα να ενεργοποιούνται και να απενεργοποιούνται σε ένα συγκεκριμένο μοτίβοΑυτοί οι παλμοί επιτρέπουν στον μετατροπέα να παράγει ρεύμα εναλλασσόμενου ρεύματος της ίδιας συχνότητας και φάσης με την τάση του δικτύου.
Ο Growatt PV Inverter χρησιμοποιείται παγκοσμίως σε διαφορετικές ηλιακές εφαρμογές και η δημοτικότητά του μπορεί να αποδοθεί στην αξιοπιστία, την αποτελεσματικότητα και τα χαρακτηριστικά ασφάλειας του.είναι εύκολο να εγκατασταθεί και να λειτουργήσει, καθιστώντας την μια δημοφιλής επιλογή για τους ιδιοκτήτες σπιτιών, τις επιχειρήσεις, ή οποιονδήποτε αναζητά τη μετάβαση στην ηλιακή τεχνολογία.
Εφαρμογές:
Ηλιακά φωτοβολταϊκά συστήματα
Τα ηλιακά φωτοβολταϊκά συστήματα είναι ένας αποτελεσματικός τρόπος για την παραγωγή ενέργειας από τον ήλιο.Πρώτα πρέπει να μετατραπούν σε ισχύ εναλλασσόμενου ρεύματος μέσω της χρήσης ενός μετατροπέα πριν να μπορούν να συνδεθούν στο δίκτυο και να τροφοδοτήσουν διάφορες συσκευές και εξοπλισμό.Η διαδικασία αυτή μετατροπής είναι ζωτικής σημασίας για την εξασφάλιση της αποτελεσματικής χρήσης της ενέργειας που παράγεται από τα ηλιακά πάνελ και οι μετατροπείς διαδραματίζουν κρίσιμο ρόλο για να γίνει αυτό εφικτό.
Βιομηχανικές εφαρμογές
Οι μετατροπείς χρησιμοποιούνται ευρέως σε διάφορες βιομηχανικές εφαρμογές, συμπεριλαμβανομένης της αυτοματοποίησης, του ιατρικού εξοπλισμού, του ηλεκτρικού ελέγχου και άλλων.Οι συσκευές αυτές συμβάλλουν σημαντικά στον έλεγχο και τη ρύθμιση των βιομηχανικών παραγωγικών διαδικασιώνΣτα βιομηχανικά περιβάλλοντα, οι μετατροπείς χρησιμοποιούνται για να διευκολύνουν διάφορες εργασίες, όπως ο έλεγχος κινητήρων και αντλιών,βελτίωση της ακρίβειας και της ακρίβειας των διαδικασιών παραγωγής, και διασφάλιση της αποτελεσματικής και αξιόπιστης λειτουργίας του εξοπλισμού.
Τεχνολογία επικοινωνίας
Η τεχνολογία επικοινωνίας εξαρτάται όλο και περισσότερο από ηλεκτρονικά και ηλεκτρικά συστήματα, συμπεριλαμβανομένων των κινητών σταθμών βάσης, του εξοπλισμού επικοινωνίας μικροκυμάτων και των συστημάτων επικοινωνίας με βάση τις οπτικές ίνες.Αυτές οι συσκευές απαιτούν μια σταθερή παροχή ενέργειαςΗ μετατροπή αυτή είναι κρίσιμη για τη διατήρηση της ποιότητας της ενέργειας και την ελαχιστοποίηση του χρόνου διακοπής λειτουργίας.Τελικά διασφαλίζεται ότι τα συστήματα επικοινωνίας παραμένουν λειτουργικά και αξιόπιστα.
Προσαρμογή:
Οι On-Grid Inverters μας διαθέτουν σύστημα ψύξης αέρα με αποδοτικότητα 95% και επίπεδο προστασίας IP20.Η θερμοκρασία λειτουργίας κυμαίνεται από -25°C έως 60°CΈχουμε μια αξιόπιστη ικανότητα εφοδιασμού για να καλύψουμε τις ανάγκες σας.
MAC 15~36KTL3-XL
※3 MPPTS
※ 220V Τρι φάση λύση
※ Έξυπνη διάγνωση
※ Υψηλή απόδοση έως 98,8%
※ Τοπική ρύθμιση WiFi
※ Οθόνη OLED και κουμπί αφής
※ Δ.Σ.Π. τύπου II
MID 6~12KTL3-XL
※ Μέγιστη αποδοτικότητα98,5%
※ 40% μικρότερο και ελαφρύτερο
※Δύο MPp ιχνηλατητές
※Υποστηρίζει τον έλεγχο των εξαγωγών
※Κλειδί αφής και οθόνη OLED
※Τύπος II SPD από την πλευρά του εναλλασσόμενου και συνεχούς ρεύματος
MAX 50~75KTL3-XL 2
※8 ΜΠΠΤ και μη-συντηρητικά
※ Έξυπνη ανίχνευση και διάγνωση
※Έξυπνη παρακολούθηση αλυσίδων
※SPD τύπου II CA και CC
※Προστασία IP66 y C5
Δοκιμαστική μονάδα
※6/7MPPTSΕξυπνή διάγνωση※Υψηλή απόδοση έως 99%※Τοπική σύνδεση WIFI※Παρακολούθηση χορδών※Ειδικό σήμα τροχιάς τύπου ΙΙ※Προστασία AFCl※Αποθήκευση δεδομένων έως 25 έτη※Ενεργοποιημένη σύνδεση συνεχούς ρεύματος 2 σε 1
ΜΙΝ 7000~10000 TL-X
※Μέγιστη απόδοση 98,1%2/3 MPP ιχνηλατητές
※Τύπος II SPD στην πλευρά συνεχούς ρεύματος
※Υποστηρίζει τον έλεγχο των εξαγωγών
※Κλειδί αφής και οθόνη OLED
|
Επισκόπηση
|
MID 6KTL3-XL
|
MID 8KTL3-XL
|
MID 10KTL3-XL
|
MID 11KTL3-XL
|
MID 12KTL3-XL
|
|
Πληροφορίες εισόδου
|
|
|
Μέγιστη ισχύς συνεχούς ροής
|
65000W
|
10400W
|
13000W
|
13000W
|
15600W
|
|
Μέγιστη τάση.DC
|
|
|
Αρχική τάση
|
|
|
Πεδίο τάσης MPPT
|
|
|
Ονομαστική τάση
|
|
|
Μέγιστο ρεύμα εισόδου ανά MPPT
|
|
|
Έξοδος (AC)
|
|
|
Ονομαστική ισχύς εξόδου εναλλασσόμενου ρεύματος
|
6000W
|
8000W
|
10000W
|
11000W
|
12000W
|
|
Μέγιστη φαινομενική ισχύς εναλλασσόμενου ρεύματος
|
6600VA
|
8800VA
|
11100VA
|
12100VA
|
13300VA
|
|
Μέγιστο ρεύμα εξόδου
|
16.5Α
|
22.1Α
|
27.8Α
|
30.3Α
|
30.3Α
|
|
Ονομαστική τάση εναλλασσόμενου ρεύματος
|
|
|
Συχνότητα δικτύου εναλλασσόμενου ρεύματος
|
|
|
Μέγιστη αποδοτικότητα
|
|
|
Επισκόπηση
|
MIN 7000TL-X(E)
|
ΜΙΝ 8000TL-X(E)
|
ΜΙΝ 9000TL-X
|
ΜΙΝ 10000TL-X
|
|
Πληροφορίες εισόδου
|
|
Μέγιστη ισχύς συνεχούς ροής
|
12000W
|
12000W
|
13500W
|
15000W
|
|
Μέγιστη τάση.DC
|
|
|
Τετάρτη
|
|
|
Πεδίο τάσης MPPT
|
|
|
Ονομαστική τάση
|
|
|
Μέγιστο ρεύμα εισόδου ανά MPPT
|
|
|
Έξοδος (AC)
|
|
Ονομαστική ισχύς εξόδου εναλλασσόμενου ρεύματος
|
7000W
|
8000W
|
9000W
|
10000W
|
|
Μέγιστη φαινομενική ισχύς εναλλασσόμενου ρεύματος
|
7000VA
|
8000VA
|
9000VA
|
10000VA
|
|
Μέγιστο ρεύμα εξόδου
|
33.5Α
|
33.5Α
|
43Α
|
45.5Α
|
|
Ονομαστική τάση εναλλασσόμενου ρεύματος (περίοδος*)
|
Προεπιλογή: 240V διπλής φάσης, προαιρετική:208V & 240V μονοφάσης, 183-228@208V 211-264V@240V
|
|
Διάταξη συχνότητας του δικτύου εναλλασσόμενου ρεύματος
|
50/60 Hz (45-55 Hz/55-65 Hz)
|
|
Μέγιστη αποδοτικότητα
|
|
|
Επισκόπηση
|
MAC 15KTL3-XL
|
MAC 20KTL3-XL
|
MAC 22KTL3-XL
|
MAC 25KTL3-XL
|
MAC 30KTL3-XL
|
MAC 36KTL3-XL
|
|
Πληροφορίες εισόδου
|
|
|
|
Μέγιστη συνιστώμενη φωτοβολταϊκή ισχύς (για τη μονάδα STC)
|
22500W
|
30000W
|
33000W
|
37500W
|
45000W
|
54000W
|
|
Μέγιστη τάση.DC
|
|
|
Αρχική τάση
|
|
|
Πεδίο τάσης MPPT
|
|
|
Ονομαστική τάση
|
|
|
Μέγιστο ρεύμα εισόδου ανά MPPT
|
|
|
Έξοδος (AC)
|
|
Ονομαστική ισχύς εξόδου εναλλασσόμενου ρεύματος
|
15000W
|
20000W
|
22000W
|
25000W
|
30000W
|
36000W
|
|
Μέγιστη φαινομενική ισχύς εναλλασσόμενου ρεύματος
|
16600VA@220VAC
|
22200VA@220VAC
|
24400VA@220VAC
|
27800VA@220VAC
|
33300VA@220VAC
|
36000VA@220VAC 39200VA@240VAC
|
|
Μέγιστο ρεύμα εξόδου
|
43.6Α
|
58.3Α
|
64.0Α
|
73.0Α
|
87.4Α
|
94.5Α
|
|
Ονομαστική τάση εναλλασσόμενου ρεύματος (περίοδος*)
|
Υπηρεσίες ηλεκτρικής ενέργειας
|
|
Διάταξη συχνότητας του δικτύου εναλλασσόμενου ρεύματος
|
50/60 Hz ((46~54/56~64 Hz)
|
|
Μέγιστη αποδοτικότητα
|
|
|
Σελίδα δεδομένων
|
Δελτίο ΕΚΑΧ
|
MAX 60KTL3-XL2
|
Δελτίο ΕΚΑΧ
|
MAX 75KTL3-XL2
|
|
Δεδομένα εισόδου (CD)
|
|
Μέγιστη ισχύς συνεχούς ροής
|
100000W
|
120000W
|
105000W
|
112500W
|
|
Ράγκος μέγιστης ισχύος*
|
|
|
Δυνατότητα εκκίνησης
|
|
|
Ονομαστική τάση
|
|
|
Διάστημα τάσης MPPT
|
|
|
Μέγιστο ρεύμα ανά MPPT
|
|
|
Σάλιο (CA)
|
|
Δυνατότητα ονομαστικής CA
|
50000W
|
60000W
|
70000W
|
75000W
|
|
Δύναμη μέγιστης εμφάνισης
|
55500VA
|
66600VA
|
66000VA @208V 70000VA @220V 73000VA @230V
|
Ειδικότερα, η μέθοδος αυτή μπορεί να χρησιμοποιηθεί για την παραγωγή ηλεκτρικών συσσωρευτών.
|
|
Διάταξη:
|
|
|
Διάταξη:
|
|
|
Διάταξη (α)
|
50/60Hz (45~55Hz/55-65Hz)
|
|
Μέγιστη αποδοτικότητα
|
|
|
Επισκόπηση
|
MAX 50KTL3 LV
|
MAX 60KTL3 LV
|
Δελτίο ΕΚΑΧ
|
MAX 80KTL3 LV
|
|
Πληροφορίες εισόδου
|
|
Μέγιστη ισχύς συνεχούς ροής
|
65000W
|
78000W
|
91000W
|
104000W
|
|
Μέγιστη τάση.DC
|
1100V
|
1100V
|
1100V
|
1100V
|
|
Τετάρτη
|
|
|
Πεδίο τάσης MPPT
|
|
|
Ονομαστική τάση
|
585V
|
585V
|
600V
|
600V
|
|
Μέγιστο ρεύμα εισόδου ανά MPPT
|
|
|
Έξοδος (AC)
|
|
Ονομαστική ισχύς εξόδου εναλλασσόμενου ρεύματος
|
50000W
|
60000W
|
70000W
|
80000W
|
|
Μέγιστη φαινομενική ισχύς εναλλασσόμενου ρεύματος
|
55500VA
|
66600VA
|
77700VA
|
88800VA
|
|
Μέγιστο ρεύμα εξόδου
|
80.5Α
|
96.6Α
|
112.7Α
|
128.8Α
|
|
Ονομαστική τάση εναλλασσόμενου ρεύματος
|
|
|
Συχνότητα δικτύου εναλλασσόμενου ρεύματος
|
|
|
Μέγιστη αποδοτικότητα
|
980,8%
|
980,8%
|
990,9%
|
990,9%
|
