Γεννήτρια AC-Υβριδικός μετατροπέας μπαταρίας
Ονομαστική τάση Vac ≥ 320 on-grid controller κατάλληλος για εφαρμογές ονομαστικής τάσης δικτύου 400 volt
Επισκόπηση προϊόντος

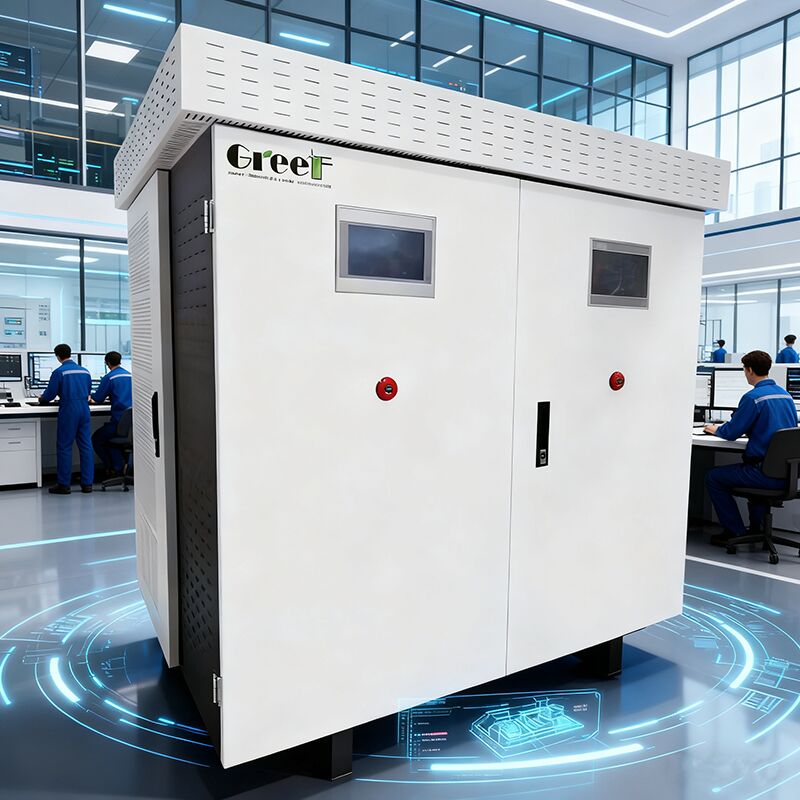

Ο πολυλειτουργικός μετατροπέας GREEF ENERGY ενσωματώνει πολλαπλές βασικές λειτουργίες σε μια ενιαία, αποδοτική συσκευή. Εκτελεί διόρθωση AC-to-DC ειδικά σχεδιασμένο για γεννήτριες μόνιμου μαγνήτη, φόρτιση μπαταρίας, αναστροφή DC-to-AC και ολοκληρωμένη διαχείριση ενέργειας μέσω ενός ολοκληρωμένου συστήματος.
Διαθέτοντας διαμορφώσιμη διπλή οθόνη αφής LCD και προηγμένη τεχνολογία μετατροπέα, αυτή η μονάδα εξασφαλίζει σταθερό έλεγχο τάσης και συχνότητας για σύγχρονες γεννήτριες μόνιμου μαγνήτη (PMSG), εγγυώντας συνεχή και αξιόπιστη παροχή ρεύματος σε διάφορα φορτία.
Ο μετατροπέας μπορεί να διαμορφωθεί για λειτουργία συνδεδεμένη με το δίκτυο, υποστηρίζοντας την απρόσκοπτη ενσωμάτωση με δίκτυα ισχύος, ενώ εκτελεί αποτελεσματικά τη λειτουργική χρήση και τις λειτουργίες φόρτισης δικτύου.
Τεχνικές Προδιαγραφές
Βασικές Παράμετροι
| Μοντέλο |
Άρης-100kt |
| Ονομαστική ισχύς (kW) |
100 |
| Ονομαστική τάση (Vac) |
≥ 320 |
| Βέλτιστη ονομαστική τάση γεννήτριας (Vac) |
450 |
| Εύρος λειτουργίας AC τάσης (Vac) |
240 - 550 |
| Μέγιστο ρεύμα AC (A) |
180 |
| Τύπος μπαταρίας |
Ιόν λιθίου |
| Εύρος τάσης μπαταρίας (Vdc) |
350 - 450 |
| Ονομαστική τάση μπαταρίας (Vdc) |
400 |
| Μέγιστο ρεύμα φόρτισης και εκφόρτισης (A) |
250 |
| Ονομαστική ισχύς φόρτισης/εκφόρτισης (kW) |
100 |
| Ονομαστικό ρεύμα φόρτισης και εκφόρτισης (A) |
144 |
| Ονομαστική τάση δικτύου (V) |
400 |
| Επιτρεπόμενο εύρος τάσης δικτύου (V) |
300 - 460 |
| Ονομαστική συχνότητα δικτύου (Hz) |
50/60 |
| Μέγιστη απόδοση (%) |
95 |
Πλευρά εισόδου AC γεννήτριας
Ονομαστική ισχύς: 100 kW, Ονομαστική τάση: ≥ 320 Vac, Βέλτιστη τάση: 450 Vac, Εύρος λειτουργίας: 240-550 Vac, Μέγιστο ρεύμα AC: 180 A
Είσοδος μπαταρίας
Μπαταρία ιόντων λιθίου με εύρος τάσης 350-450 Vdc, ονομαστική στα 400 Vdc, που υποστηρίζει μέγιστο ρεύμα φόρτισης/εκφόρτισης 250 A.
Πλευρά εξόδου (Συνδεδεμένη στο δίκτυο)
Ονομαστική ισχύς φόρτισης/εκφόρτισης: 100 kW (max 120 kW), Ονομαστικό ρεύμα: 144 A (max 173 A), Τάση δικτύου: 400 V (εύρος 300-460 V), Συχνότητες: 50/60 Hz.
Μετρήσεις απόδοσης
Τρέχουσα ολική αρμονική παραμόρφωση: <3%, Συντελεστής ισχύος: >0,99 (εύρος -1 έως 1), Χωρητικότητα υπερφόρτωσης: 1,2x ονομαστική ισχύς για 1 λεπτό συνεχής λειτουργία.
Πλευρά AC (εκτός δικτύου)
Ονομαστική τάση εισόδου: 400 V (±2% ανοχή), Ολική αρμονική παραμόρφωση για γραμμικά φορτία: <3%.
Χαρακτηριστικά προστασίας
- Προστασία υπέρτασης και ταχύτητας: Προαιρετική
- Προστασία από βραχυκύκλωμα AC: Υποστηρίζεται
- Προστασία από υπερένταση εξόδου AC: Υποστηρίζεται
- Προστασία από υπερτάσεις: Επίπεδο 2
Βασικές Παράμετροι
Μέγιστη απόδοση: 95%, Τοπολογία: ανορθωτής AC-DC, μετατροπέας buck-boost DC-DC, μετατροπέας DC-AC, Ενσωματωμένο Σύστημα Διαχείρισης Ενέργειας (EMS).
Περιβαλλοντικές Προδιαγραφές
Θερμοκρασία λειτουργίας: -40°C έως 60°C, Επίπεδο προστασίας: IP54, Μέγιστο υψόμετρο: 4.000 μέτρα (διαβάθμιση πάνω από 3.000 μέτρα), Κατανάλωση ισχύος σε αναμονή: <50 W.
Εμφάνιση & Επικοινωνία
Οθόνη αφής LCD SMART που δείχνει ταχύτητα γεννήτριας (rpm), τάση εισόδου (Vdc), ρεύμα εισόδου (Vac), ισχύ εξόδου (kW), τάση δικτύου (Vac), ρεύμα δικτύου (A), στατιστικά στοιχεία παραγωγής ενέργειας (σήμερα, μήνας, έτος) και ρυθμίσεις καμπύλης ισχύος. Τρόποι επικοινωνίας: Ethernet, RS485, WiFi.
Σύστημα ψύξης
Έξυπνο σύστημα ψύξης αέρα για βέλτιστη διαχείριση θερμότητας.
Φυσικές Διαστάσεις
Διαστάσεις (εξαιρουμένου του φορτίου χωματερής): 1500mm Υ × 1500mm Π × 1300mm Β, Βάρος: έως 600 kg.
Εφαρμογές
Ο πολυλειτουργικός μετατροπέας GREEF ENERGY παρέχει μια ευέλικτη και προσαρμόσιμη λύση για διαφορετικές απαιτήσεις διαχείρισης ενέργειας. Διαπρέπει σε εφαρμογές που απαιτούν αξιόπιστο και έξυπνο έλεγχο του ενεργειακού συστήματος, καθιστώντας το απαραίτητο για τις σύγχρονες ενεργειακές υποδομές.
Οι κύριες εφαρμογές περιλαμβάνουν την ενσωμάτωση συστημάτων ανανεώσιμων πηγών ενέργειας με Σύγχρονες Γεννήτριες Μόνιμου Μαγνήτη (PMSG) για εγκαταστάσεις ανεμογεννητριών και υδροστροβίλων, που υποστηρίζουν πλαίσια ισχύος εκτός δικτύου ή υβριδικής ενέργειας με σταθερή παροχή εναλλασσόμενου ρεύματος.
Για εφαρμογές εκτός δικτύου και εφεδρική τροφοδοσία, ο μετατροπέας χρησιμεύει ως κεντρικός κόμβος για τη μετατροπή ενέργειας και τη διαχείριση του συστήματος σε απομακρυσμένες τοποθεσίες, καμπίνες, τοποθεσίες τηλεπικοινωνιών και αυτόνομες εγκαταστάσεις.
Η διαδραστική λειτουργία του δικτύου επιτρέπει τη φόρτιση της μπαταρίας από το δίκτυο και, όπου επιτρέπεται, την τροφοδοσία της πλεονάζουσας ηλεκτρικής ενέργειας πίσω στο δίκτυο, ενισχύοντας την ευελιξία διαχείρισης της ροής ισχύος.
Τα βιομηχανικά και εμπορικά περιβάλλοντα επωφελούνται από αξιόπιστη ισχύ υπό συνθήκες μη ισορροπημένου φορτίου, με απομακρυσμένη παρακολούθηση μέσω WIFI/LAN και ενσωμάτωση πρωτοκόλλου Modbus με συστήματα διαχείρισης κτιρίων.
Οι εξειδικευμένες επιλογές ελέγχου περιλαμβάνουν έλεγχο κινητήρα πύλης νερού για μικρο-υδροηλεκτρικούς σταθμούς και Στατικό διακόπτη μεταφοράς (STS) για ομαλές μεταβάσεις δικτύου/εκτός δικτύου.
Αυτή η ολοκληρωμένη πλατφόρμα ενοποιεί τις δυνατότητες παραγωγής ενέργειας, αποθήκευσης, διαχείρισης κατανάλωσης και ολοκλήρωσης στο δίκτυο για ευέλικτη ανάπτυξη σε οικιακά συστήματα εκτός δικτύου, εμπορικές εφεδρικές λύσεις και μικρής κλίμακας μονάδες ανανεώσιμων πηγών ενέργειας.
Προσαρμογή & Παραγγελία
Το Greef AC PCS On Grid Controller κατασκευάζεται στην Κίνα με πιστοποίηση CE. Διαθέτει οθόνη αφής LCD SMART, έξυπνη ψύξη αέρα και υποστηρίζει ονομαστική τάση μπαταρίας 400Vdc εντός εύρους 350-450Vdc.
Η οθόνη περιλαμβάνει αναλυτικά δεδομένα παρακολούθησης: Ταχύτητα γεννήτριας (rpm), τάση εισόδου (Vdc), ρεύμα εισόδου (Vac), ισχύς εξόδου (kW), τάση δικτύου (Vac), ρεύμα δικτύου (A) και λεπτομερή στατιστικά στοιχεία παραγωγής ενέργειας με λειτουργικότητα ελεγκτή καμπύλης ισχύος.
Συσκευασία: Ασφαλείς θήκες από αφρό και κόντρα πλακέ. Ελάχιστη παραγγελία: 1 σετ. Τιμή: συζητήσιμη. Παράδοση: Περίπου 25 εργάσιμες ημέρες. Όροι πληρωμής: T/T, Western Union, MoneyGram, L/C.
