Υβριδικός μετατροπέας γεννήτριας-μπαταρίας

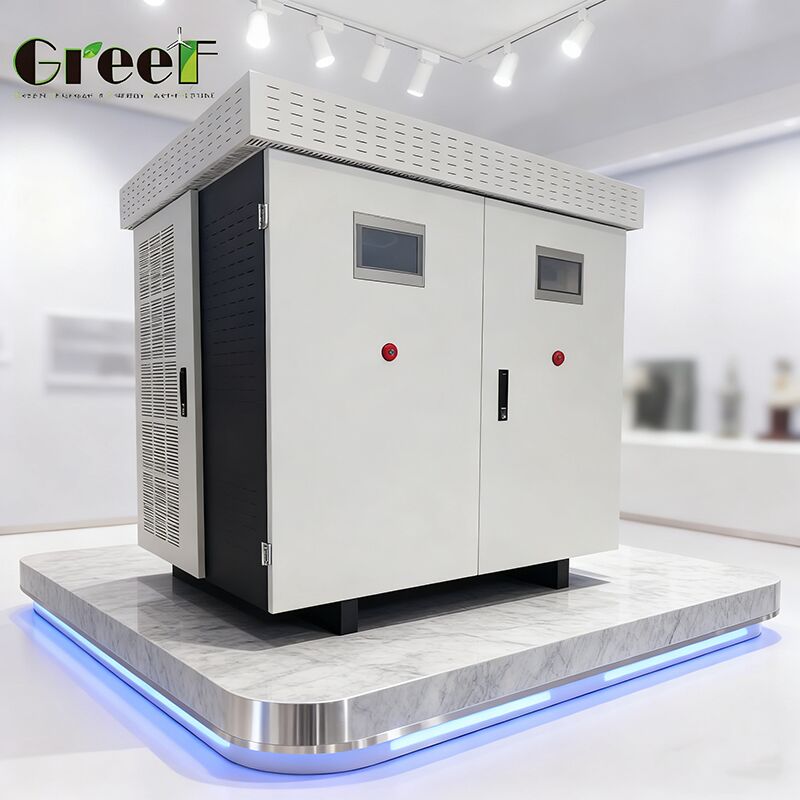

Προηγμένος DC-DC Buck Boost Topology On-Grid Controller με εύρος τάσης μπαταρίας 350-450 Vdc και LCD SMART Touch Screen για ολοκληρωμένο έλεγχο ισχύος.
Επισκόπηση του προϊόντος
Ο πολυλειτουργικός μετατροπέας της GREEF ENERGY ενσωματώνει πολλές κρίσιμες λειτουργίες διαχείρισης ενέργειας σε ένα ενιαίο, αποδοτικό σύστημα.Αυτή η προηγμένη συσκευή εκτελεί επανορθώσεις AC-DC ειδικά βελτιστοποιημένες για γεννήτριες μόνιμων μαγνητών, διαχειρίζεται εξελιγμένα πρωτόκολλα φόρτισης μπαταριών, και χειρίζεται ακριβή αντιστροφή DC-AC.
The system features a configurable dual LCD touchscreen interface and utilizes cutting-edge technology to maintain stable voltage and frequency control with permanent magnet synchronous generators (PMSGs)Ο μετατροπέας μεταβαίνει απρόσκοπτα σε λειτουργία που συνδέεται με το δίκτυο,η δυνατότητα συγχρονισμού με τα δίκτυα κοινής ωφέλειας και η υποστήριξη των δυνατοτήτων χρέωσης του δικτύου.
Τεχνικές προδιαγραφές
Παράμετροι εισόδου γεννήτριας
| Παράμετρος |
Προδιαγραφές |
| Κατηγορία ισχύος |
100 kW |
| Διορισμένη τάση |
≥ 320 Vac |
| Βέλτιστη τάση |
450 Βακ |
| Εργασιακό εύρος |
240-550 Βακ |
| Μέγιστο ρεύμα εναλλασσόμενου |
180 Α |
Προδιαγραφές εισόδου μπαταρίας
| Παράμετρος |
Προδιαγραφές |
| Τύπος μπαταρίας |
Λιθιοϊόντα |
| Πεδίο τάσης |
350-450 Vdc |
| Διορισμένη τάση |
400 Vdc |
| Μέγιστο ρεύμα φόρτισης/αφόρτισης |
250 Α |
Παράμετροι εξόδου που συνδέονται με δίκτυο
| Παράμετρος |
Προδιαγραφές |
| Κατηγορία ισχύος |
100 kW |
| Μέγιστη ισχύς |
120 kW |
| Κατηγοριοποιημένο ρεύμα |
144 Α |
| Μέγιστο ρεύμα |
173 Α |
| Ονομαστική τάση δικτύου |
400 V |
| Επιτρεπόμενο εύρος τάσης |
300-460 V |
| Συχνότητα πλέγματος |
50 Hz / 60 Hz |
| Συνολική αρμονική στρέβλωση |
< 3% σε ονομαστική ισχύ |
| Παράγοντας ισχύος |
> 0,99 (περίοδος: -1 έως 1) |
| Δυνατότητα υπερφόρτωσης |
1.2x ονομαστική ισχύς για 1 λεπτό |
Απόδοση και προστασία του συστήματος
- Μέγιστη αποτελεσματικότητα: 95%
- Τοπολογία: Διορθωτής AC-DC, μετατροπέας Buck Boost DC-DC, μετατροπέας DC-AC με EMS
- Θερμοκρασία λειτουργίας: -40°C έως 60°C
- Επίπεδο προστασίας: IP54
- Προστασία κατά της υπερτάσης και της ταχύτητας (προαιρετική)
- Προστασία από βραχυκύκλωμα εναλλασσόμενου ρεύματος
- Προστασία από υπερστροφή στην έξοδο εναλλακτικού ρεύματος
- Προστασία από υπερτάσεις: Επίπεδο 2
- Μέγιστο λειτουργικό υψόμετρο: 4.000 μέτρα (αποβάθμιση άνω των 3.000 μέτρων)
- Καταναλώσεις ισχύος σε κατάσταση αναμονής: < 50 W
Εμφάνιση & Παρακολούθηση
Εικονική οθόνη αφής LCD που εμφανίζει ταχύτητα γεννήτριας (rpm), τάση εισόδου (Vdc), ρεύμα εισόδου (Vac), ισχύ εξόδου (kW), τάση δικτύου (Vac), ρεύμα δικτύου (A), δεδομένα παραγωγής ενέργειας (σήμερα, μήνα, έτος),και ρυθμίσεις καμπύλης ισχύος.
Ψύξη και επικοινωνία
Έξυπνο σύστημα ψύξης αέρα με υποστήριξη επικοινωνίας μέσω Ethernet, RS485 και WiFi.
Φυσικές προδιαγραφές
Μέγεθος: 1500mm (H) × 1500mm (W) × 1300mm (D)
Εφαρμογές
Ο πολυλειτουργικός μετατροπέας GREEF ENERGY παρέχει ευπροσάρμοστες λύσεις διαχείρισης ενέργειας σε πολλαπλές εφαρμογές που απαιτούν αξιόπιστο και έξυπνο έλεγχο ενέργειας.
- Συστήματα ανανεώσιμης ενέργειας:Ενσωμάτωση με συγχρονισμένες γεννήτριες με μόνιμους μαγνήτες (PMSG) για ανεμογεννήτριες και υδρογεννήτριες σε εκτός δικτύου ή υβριδικές διαμορφώσεις
- Εκτός δικτύου και ηλεκτρική ενέργεια εφεδρείας:Μετατροπή και διαχείριση πρωτογενούς ενέργειας για απομακρυσμένες τοποθεσίες, καμπίνες και σταθμούς τηλεπικοινωνιών
- Διαδραστικά συστήματα δικτύου:Δραστηριότητα συνδεδεμένη με το δίκτυο που επιτρέπει την φόρτιση μπαταριών από το δίκτυο κοινής ωφέλειας και την πιθανή εξαγωγή ισχύος
- Βιομηχανική και εμπορική ισχύ:Σταθερή παροχή ενέργειας για ανισορροπημένα φορτία με απομακρυσμένη παρακολούθηση μέσω ενσωμάτωσης WIFI/LAN και Modbus
- Ειδικευμένοι έλεγχοι:Ελέγχος κινητήρα πύλης νερού για μικρουδροηλεκτρικούς σταθμούς και λειτουργία στατικού διακόπτη μεταφοράς (STS)
Αυτή η ολοκληρωμένη πλατφόρμα συνδυάζει την παραγωγή ενέργειας, την αποθήκευση ενέργειας, τη διαχείριση της κατανάλωσης και την ενσωμάτωση στο δίκτυο σε ένα μοντελοποιημένο, ρυθμιζόμενο σχέδιο κατάλληλο για κατοικίες αποθήκευσης ενέργειας,εμπορικά συστήματα ασφαλείας, και μικρής κλίμακας ανανεώσιμων σταθμών ενέργειας.
Προσαρμογή και παραγγελία
Κατασκευασμένο στην Κίνα με πιστοποίηση CE, ο Greef AC PCS On Grid Controller προσφέρει εκτεταμένες υπηρεσίες προσαρμογής με ονομαστική ισχύ 100 kW και τάση μπαταρίας 400 Vdc.
- Λειτουργία ρυθμιστή καμπύλης ισχύος για βέλτιστη διαχείριση ενέργειας
- Προηγμένο σύστημα τηλεχειρισμού για απρόσκοπτη παρακολούθηση
- Εξοπλισμένη εκφόρτωση PWM με σύστημα τριών φάσεων
- Τοπολογία EMS για τον διορθωτή AC-DC, τον ενισχυτή Buck DC και τον μετατροπέα DC-AC
- Ελάχιστη ποσότητα παραγγελίας: 1 σύνολο (διαπραγματεύσιμο)
- Συσκευασία: Ασφαλείς θήκες από αφρό και αντιστοιχισμένο ξύλο
- Παροχή: Μέσα σε 25 εργάσιμες ημέρες
- Μέθοδοι πληρωμής: T/T, Western Union, MoneyGram, L/C
